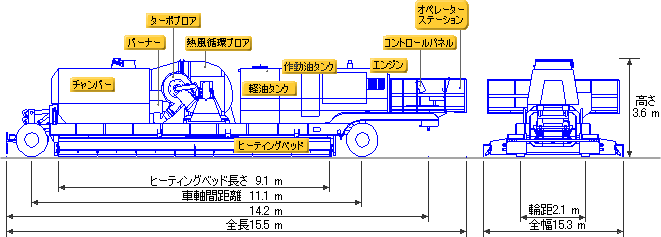

チャンバーバーナーで燃焼された空気と路面から回収された空気を混合し、ヒーティングベッドへ供給します。

バーナー軽油を霧状にして燃焼し、600℃の熱風を発生させます。 ■ 最大発熱量 2,637kW   ■ 燃料 軽油 ■ 最大出力時燃費 249l/h

ターボブロアー燃焼用空気をチャンバー内に供給します。 ■ 容量 3,058m3/h

熱風循環ブロアー路面に噴射された熱風を回収し、再利用のためチャンバー内に還流します。これにより、熱効率を高め燃料の節約が可能になります。 ■ 容量 39,078m3/h

ヒーティングベッド熱風（約600℃）を路面に高速で噴射します。 ■ 最大加熱幅 4.40m ■ 最小加熱幅 2.95m ■ ヒーティングベッド長さ 9.10m

軽油タンク ■ タンク容量 3,150リットル

作動油タンク ■ 容量 833リットル

エンジン ■ エンジン種類・シリンダー数 水冷6気筒 ■ 出力 130kW ■ エンジンスピード 2,200rpm ■ 排気量 6600cc ■ 燃料 軽油 ■ 燃費 32.36 l/hr

コントロールパネル機械の速度、方向等の調整を行います。 ■

オペレーターステーション ■
